Mori seiki | 2012

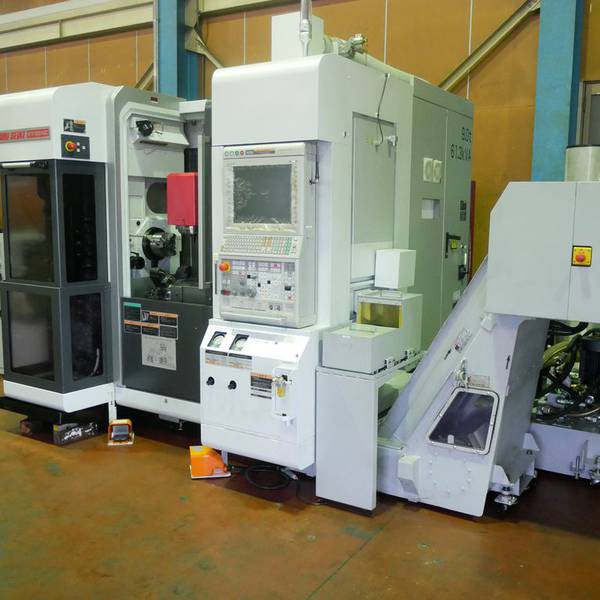

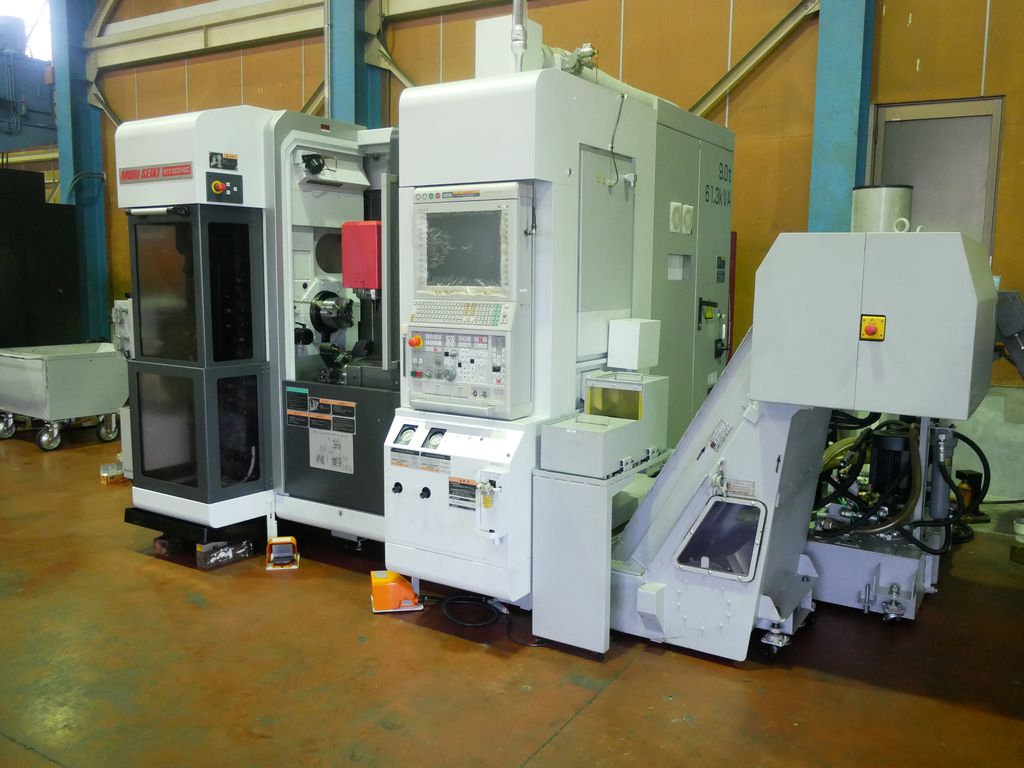

NC multi-tasking machine (NTX1000/SZ)
-
メーカー: Mori seiki
-
保管場所: Each sites型式: NTX1000/SZ
-
年式: 2012管理番号: 20102097
Specification

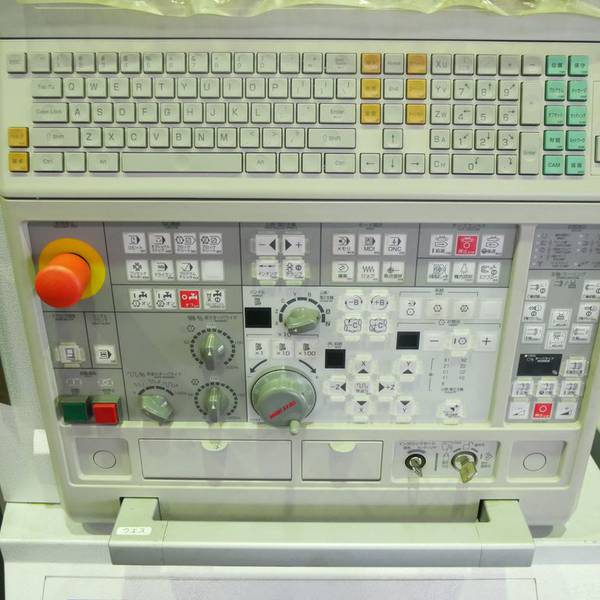

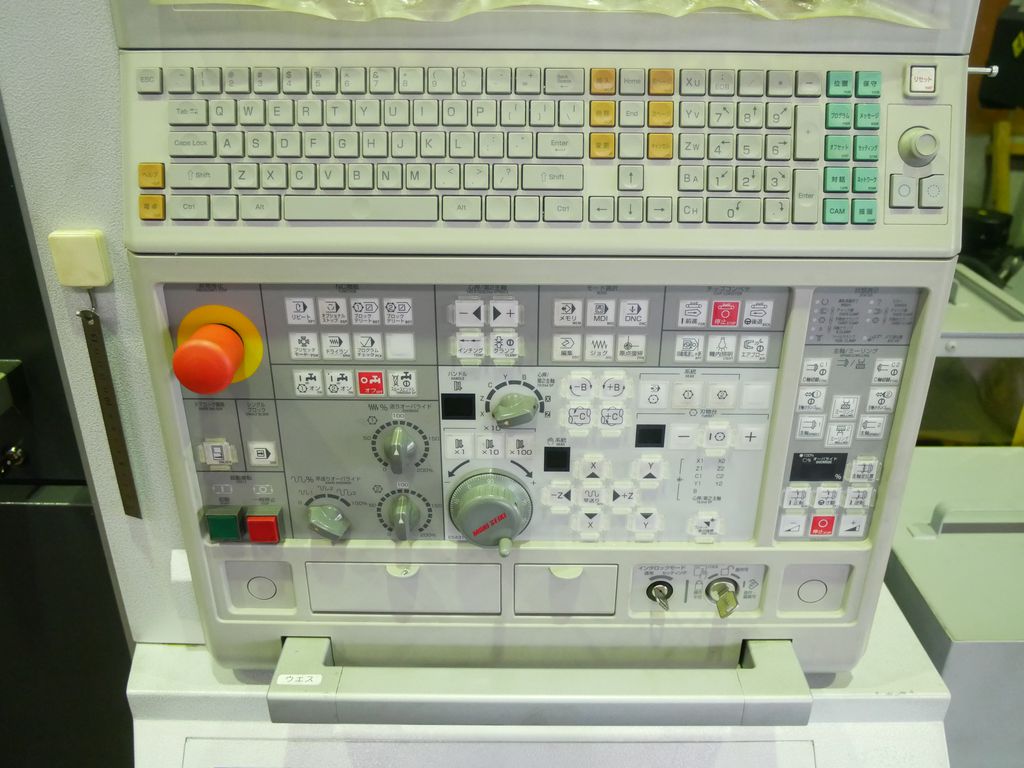

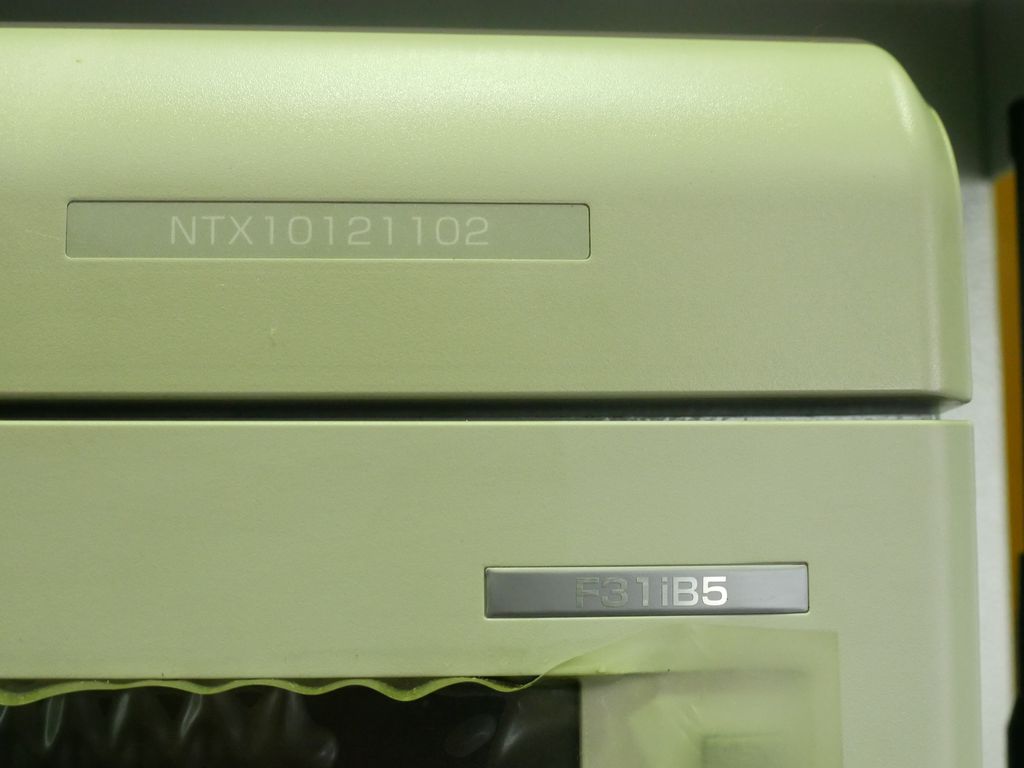

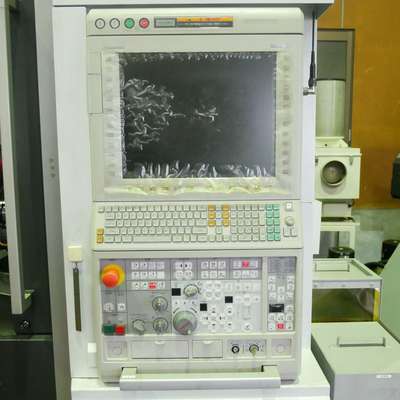

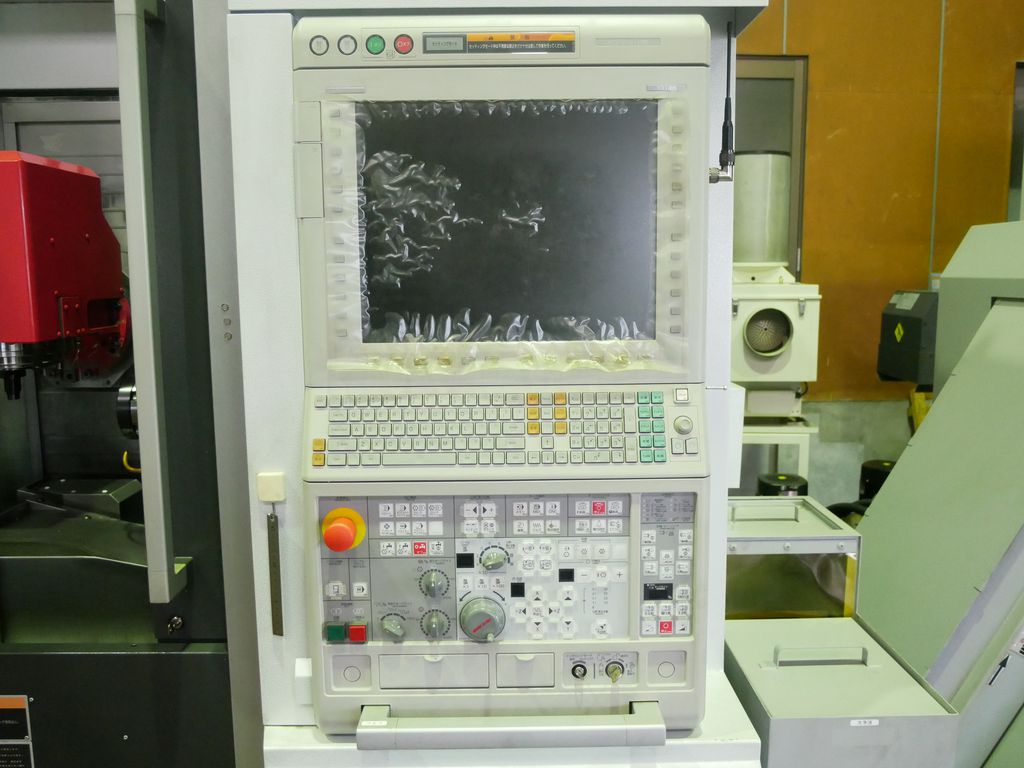

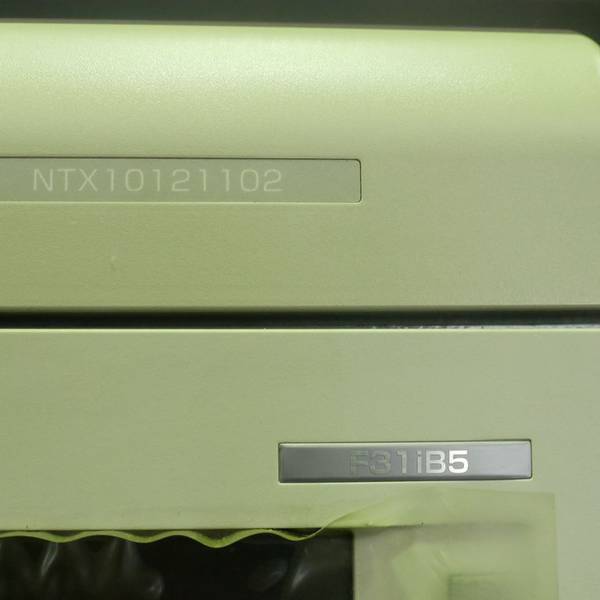

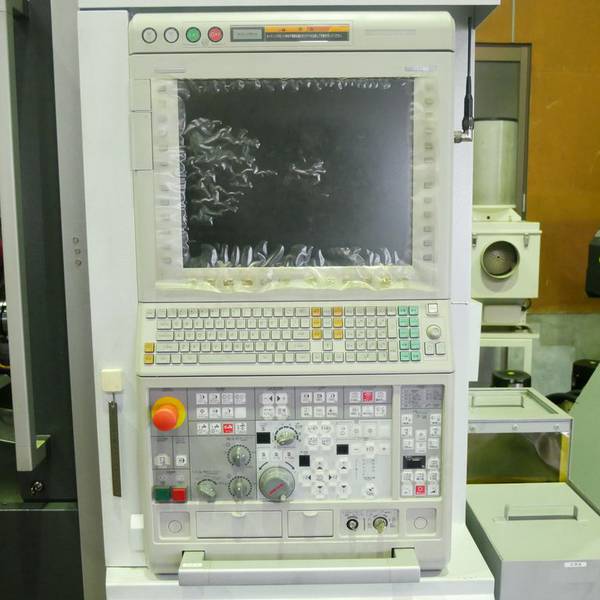

◆Controller: F31iB5
◆Maximum workpiece swing: 370 mm (14.57 in)
◆Swing on cross slide: 370 mm (Turret 2: 300 in)
◆Maximum distance between tailstock and spindle head: 888 mm (35.0 in)
◆Maximum turning diameter of BW axis: 890 mm (35.04 in)
◆Maximum machining diameter: 370 mm (Tool spindle, Turret 2) 270 in)
◆Maximum machining length: 424 mm (16.69 in)
◆Bar work capacity: 52 mm (2.05 in)
◆X1 axis (tool spindle): 380 mm (14.96 in)
◆Y axis (tool spindle): ±105 mm (±4.13 in)
◆Z1 axis (tool spindle): 460 + 155 mm (ATC travel)
◆B axis (tool spindle): ±120°
◆X2 axis (turret 2): 155 mm (6.10 in)
◆Z2 axis (turret 2): 610 mm (24.01 in)
◆BW axis: 4-position indexing
◆Spindle 1 rotation speed: 6000 min-1
◆Spindle 1 tip: JIS A2-5
◆Spindle Through-hole Diameter: 61 mm (2.40 in)
◆Minimum Spindle Index Angle: 0.0001°
◆Spindle Bearing Inner Diameter: 100 mm (3.94 in)
◆Spindle Torque (40% ED/30 min/continuous): 223 N·m

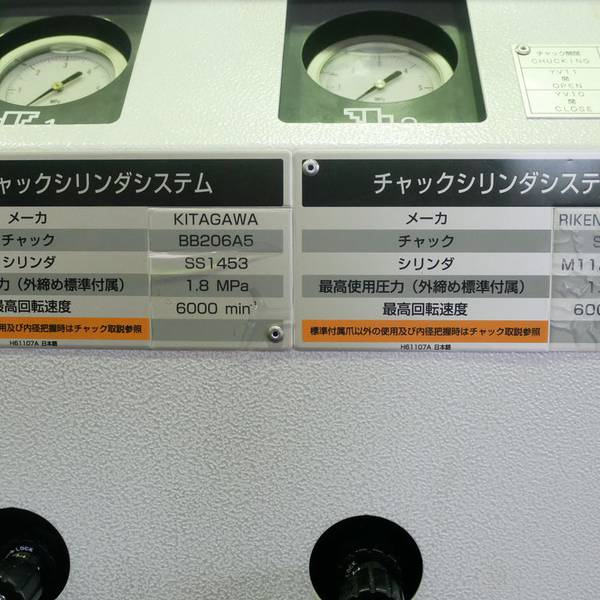

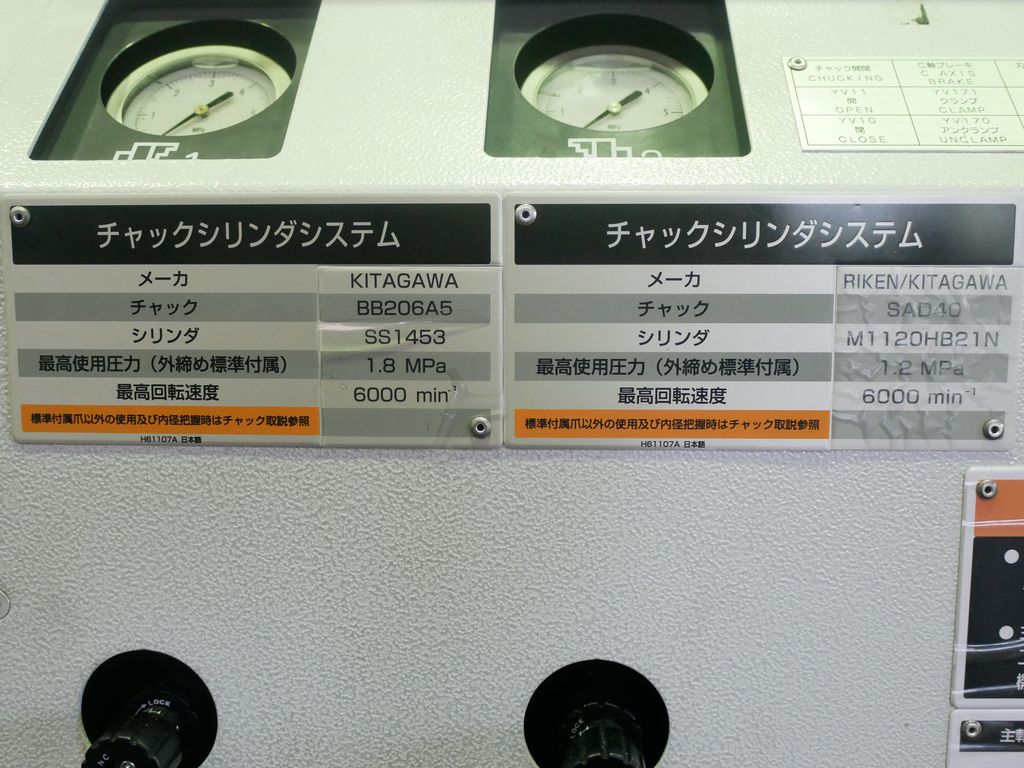

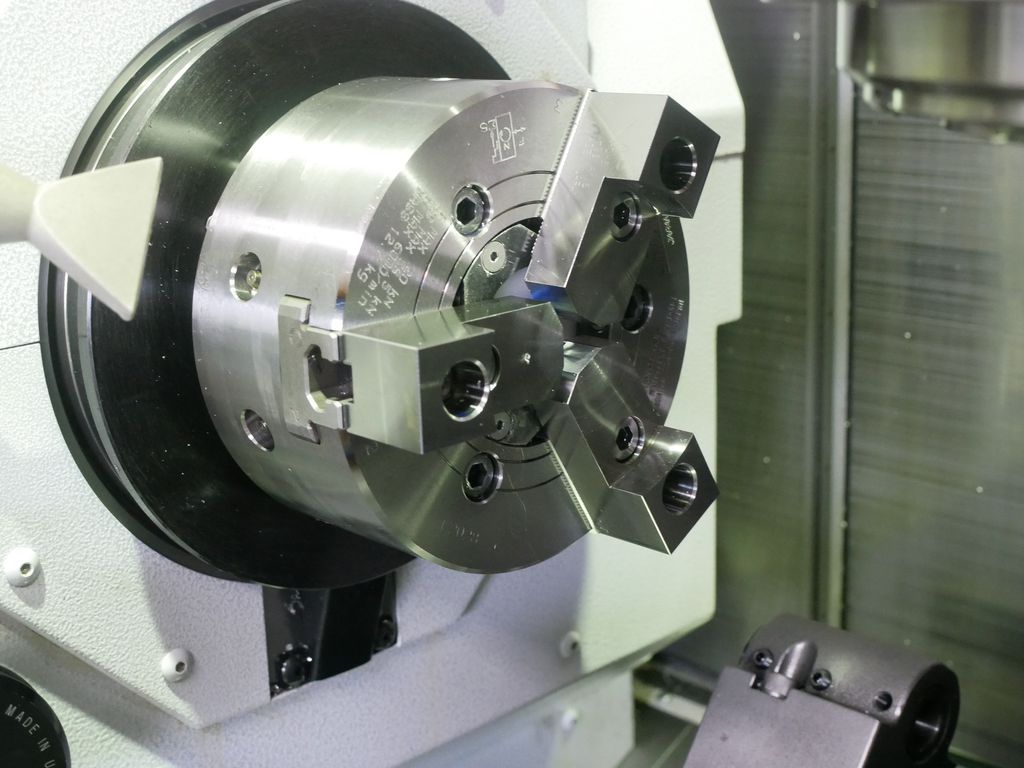

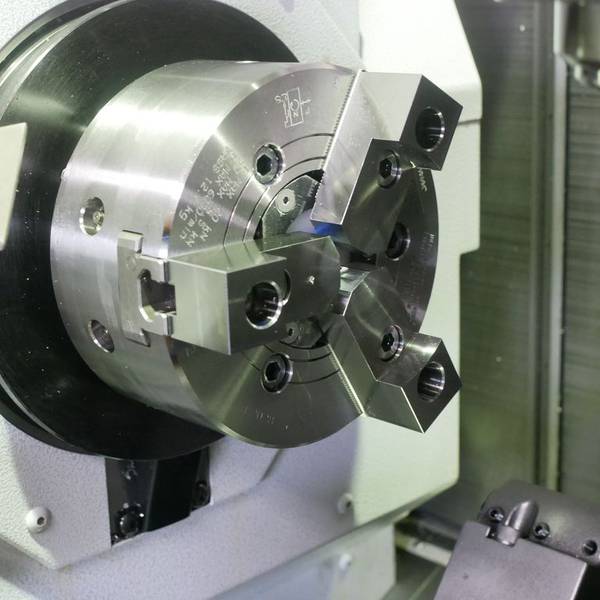

◆Spindle Chuck: BB206A521 (Kitagawa Iron Works 206A 6-inch Hollow Chuck)
◆Spindle Cylinder: SS1453K21 (Kitagawa Iron Works Hollow Rotating Cylinder)
◆Spindle Speed: 6000 min-1
◆Spindle Through-Hole Diameter: 38 mm (1.50 in)
◆Minimum Spindle Index Angle: 0.0001°
◆Spindle Bearing Bore Diameter: 70 mm (2.76 in)
◆Spindle Torque (25% ED/Continuous): 37/22 N·m

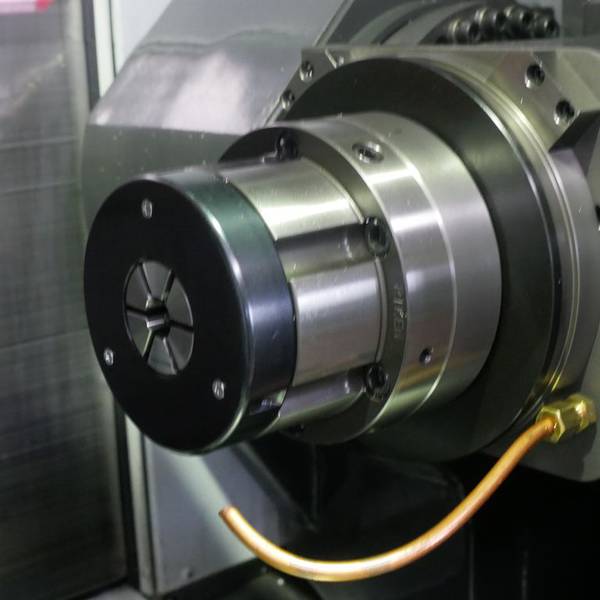

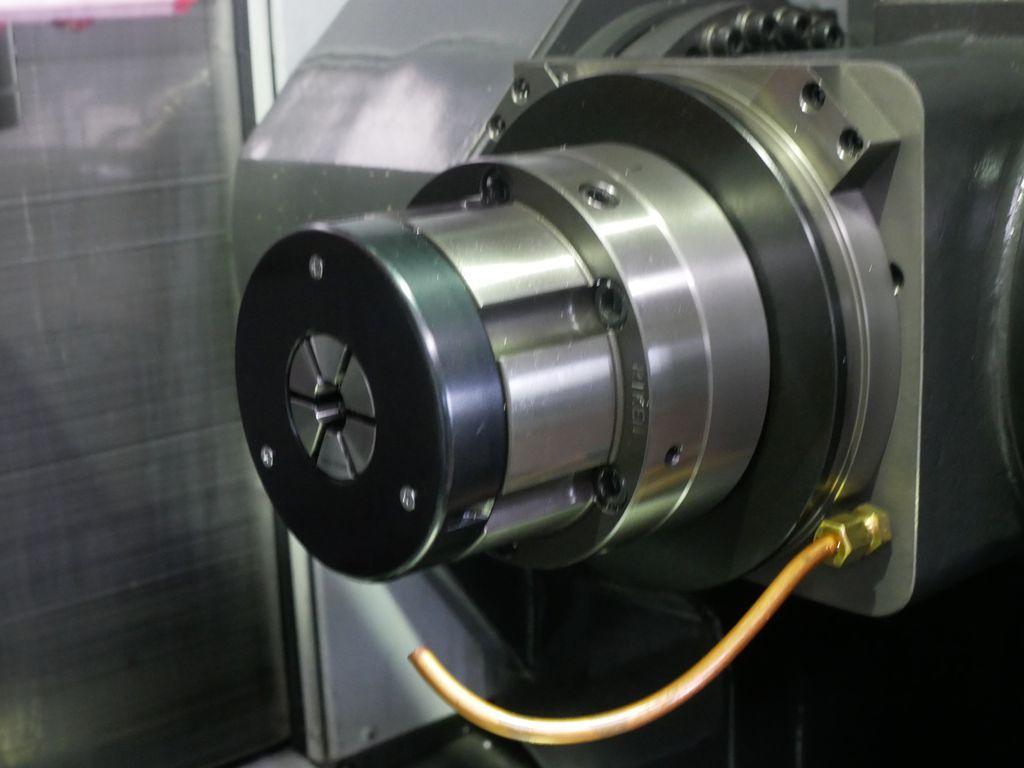

◆Spindle Chuck: SAD40MSP (Riken Seiki Collet Chuck)
◆Spindle Cylinder: SS1453K21 (Kitagawa Iron Works) Water-filled Rotating Cylinder)
◆Number of Tools Mounted: 1
◆Minimum B-Axis Index Angle: 0.0001°

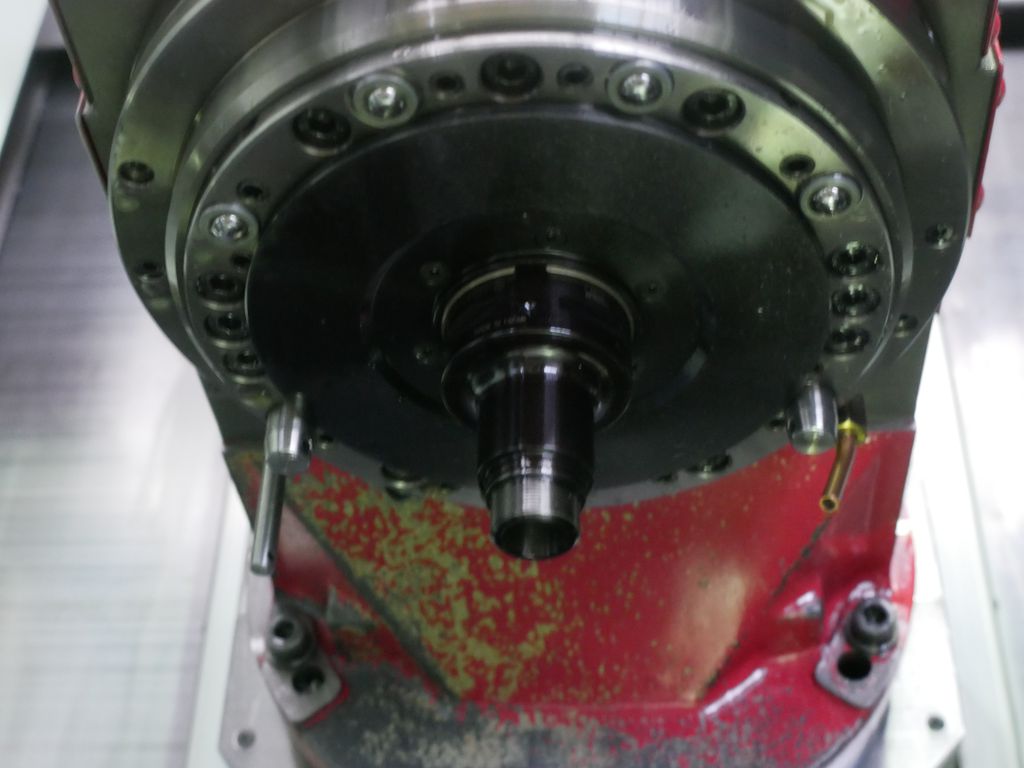

◆Tool Spindle Speed: 12,000 min-1

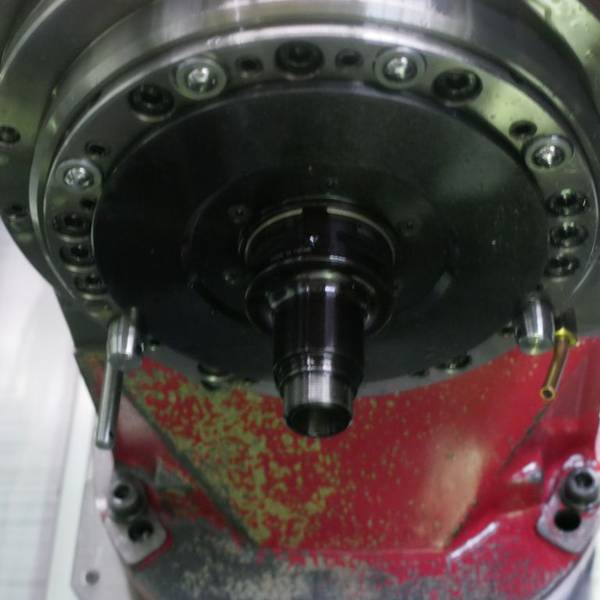

◆Tool Spindle Taper Bore: C5 [HSK-A50(T50)]
◆Tool Spindle Bearing Inner Diameter: 65 mm (2.56 in)
◆Tool Magazine Capacity: 38
◆Maximum Tool Diameter (with adjacent tools): 70 mm (2.76 in)
◆Maximum Tool Diameter (without adjacent tools): 130 mm (5.12 in)
◆Maximum Tool Length: 250 mm (Tool Diameter Less than 70 mm) 210 mm (Tool Diameter 70 mm or More)

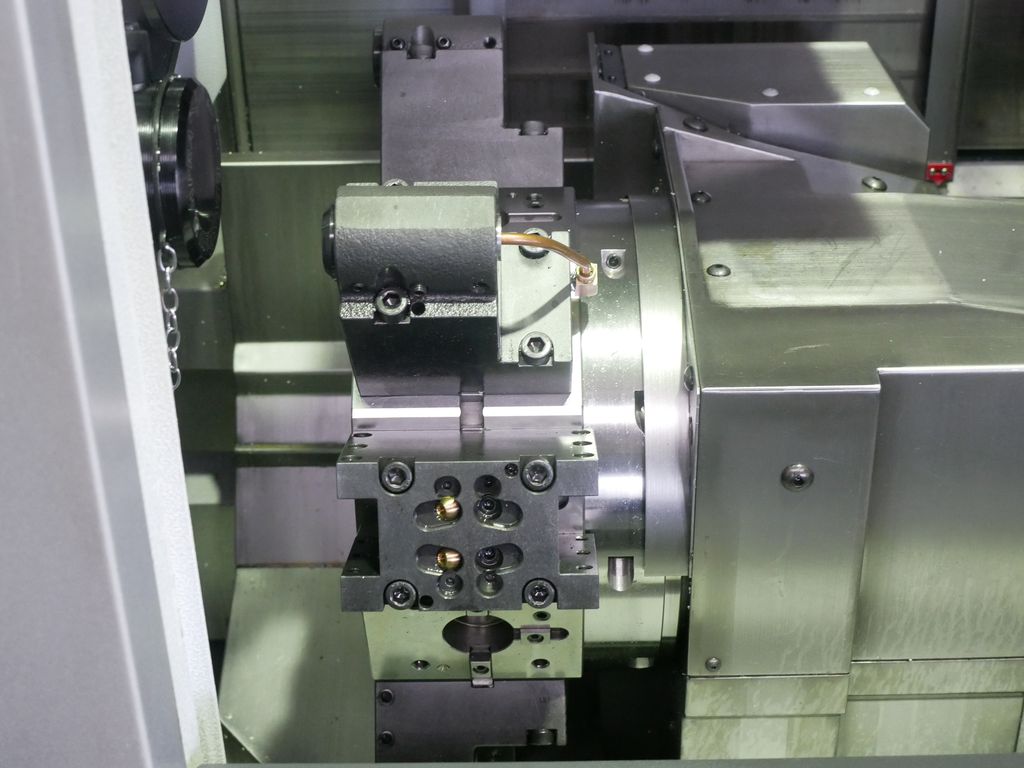

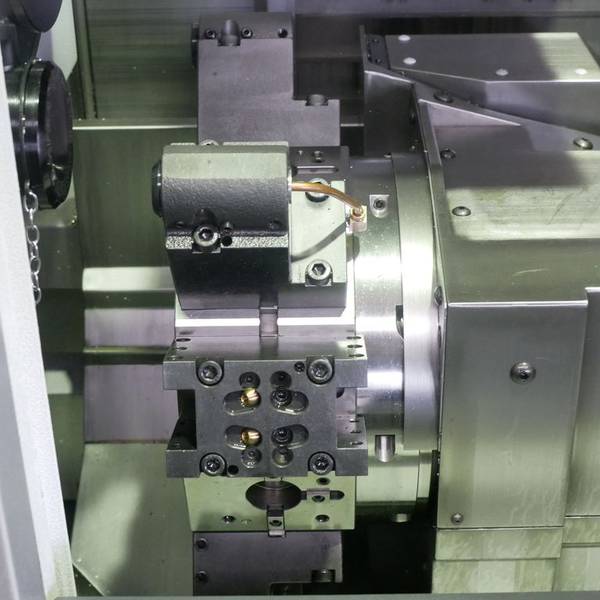

◆Number of Tools Mounted on Turret 2: 10

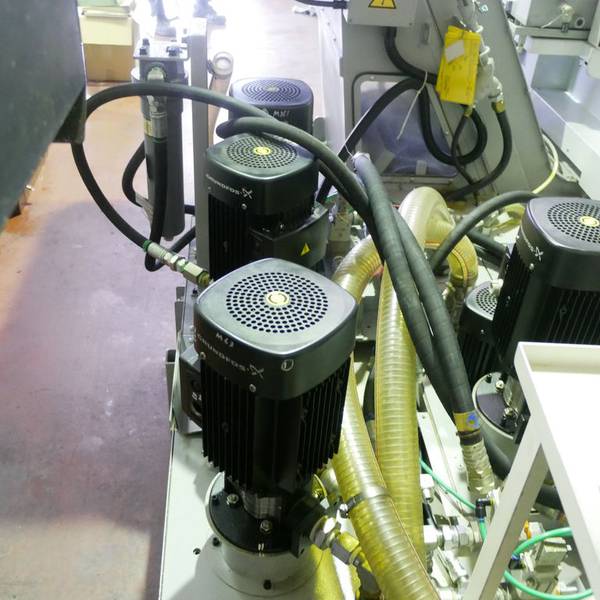

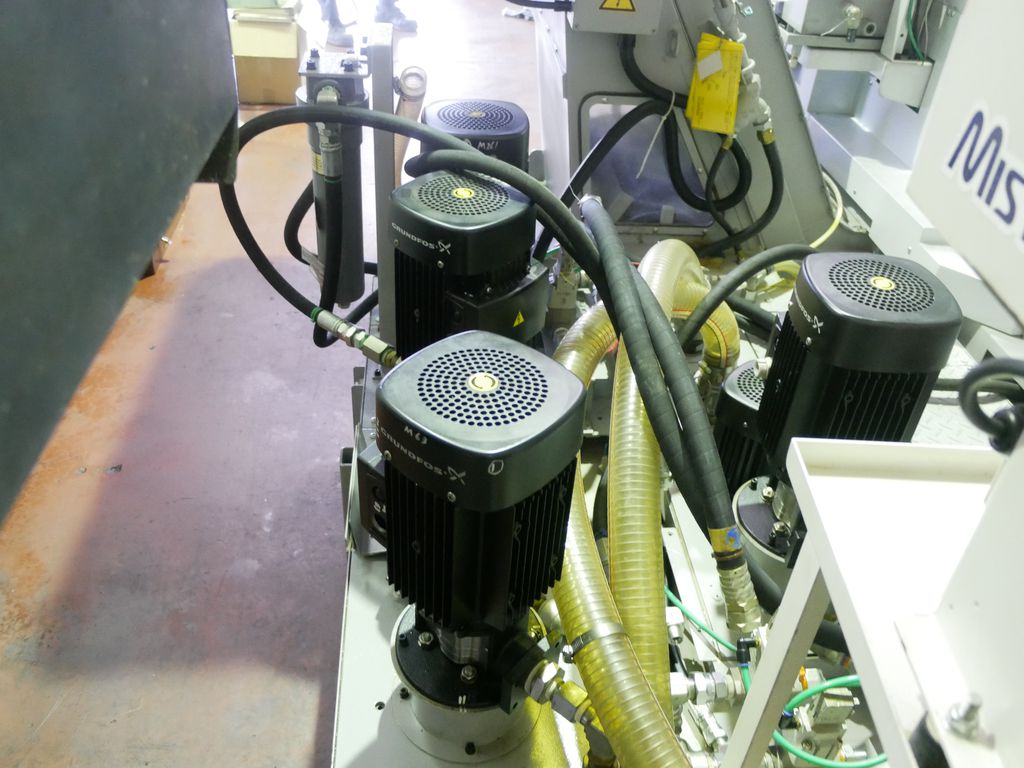

◆Coolant Tank Capacity: 300 L (79.2 gal)
✤In the event of any discrepancies between the specifications and the actual product, the actual product will take precedence.
