ミツトヨ | 2014

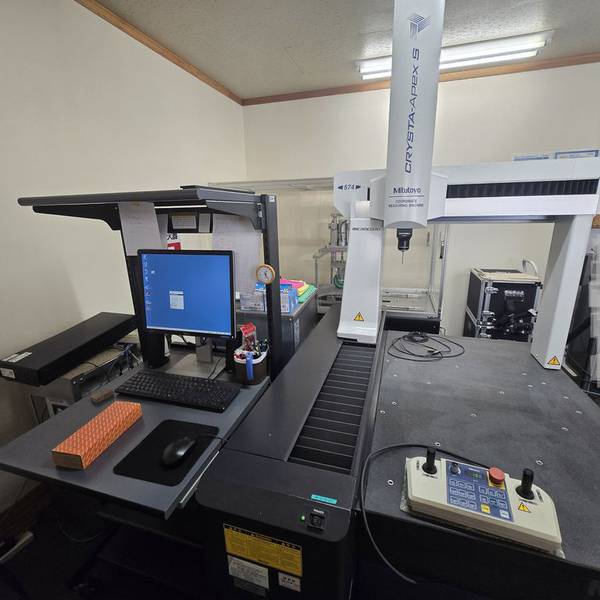

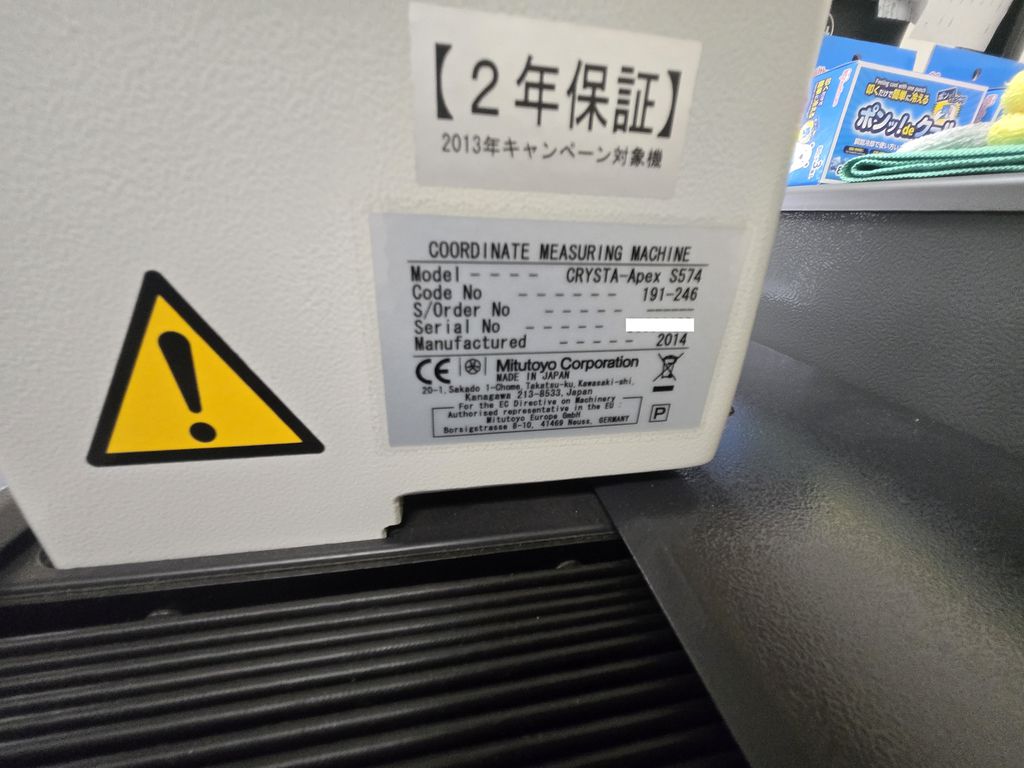

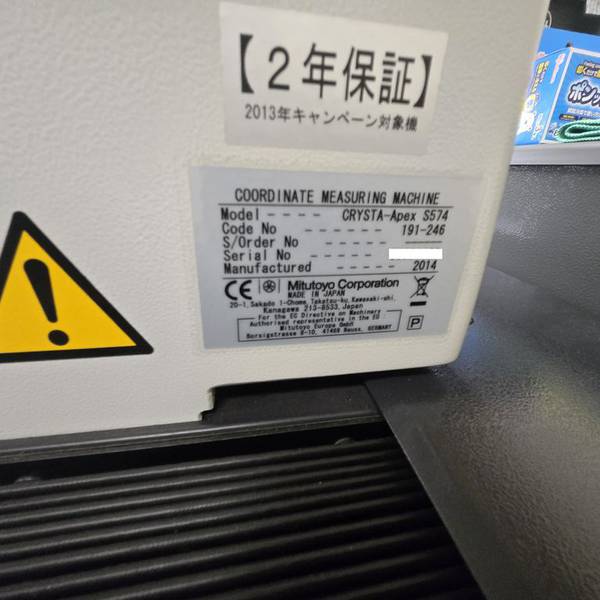

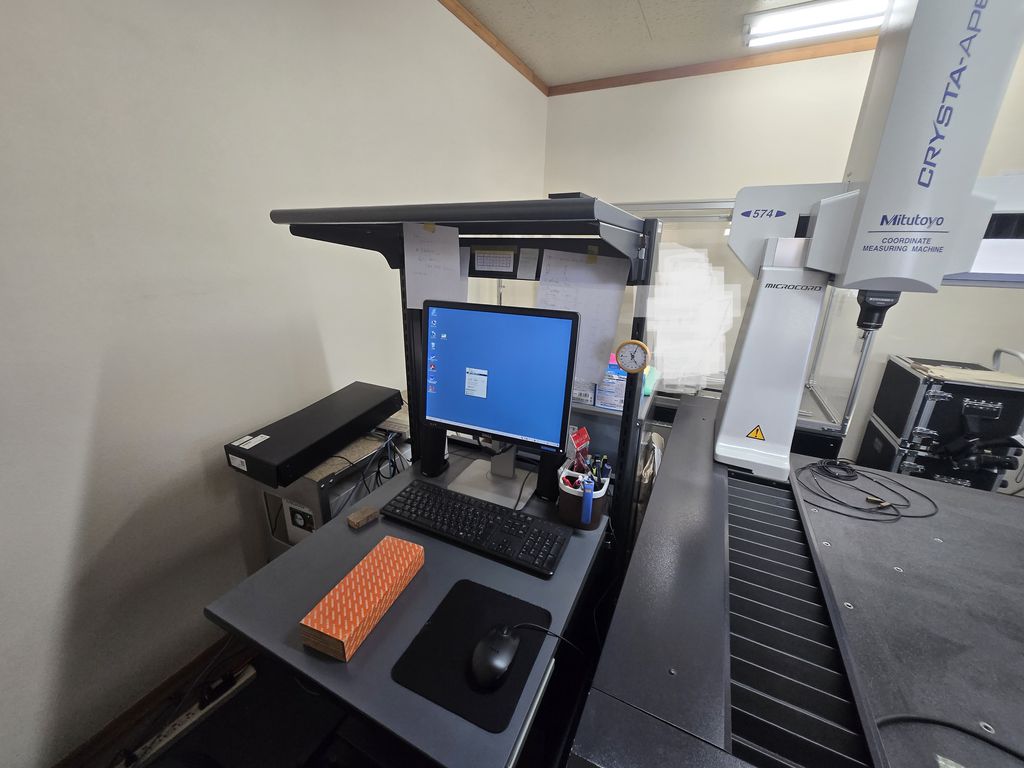

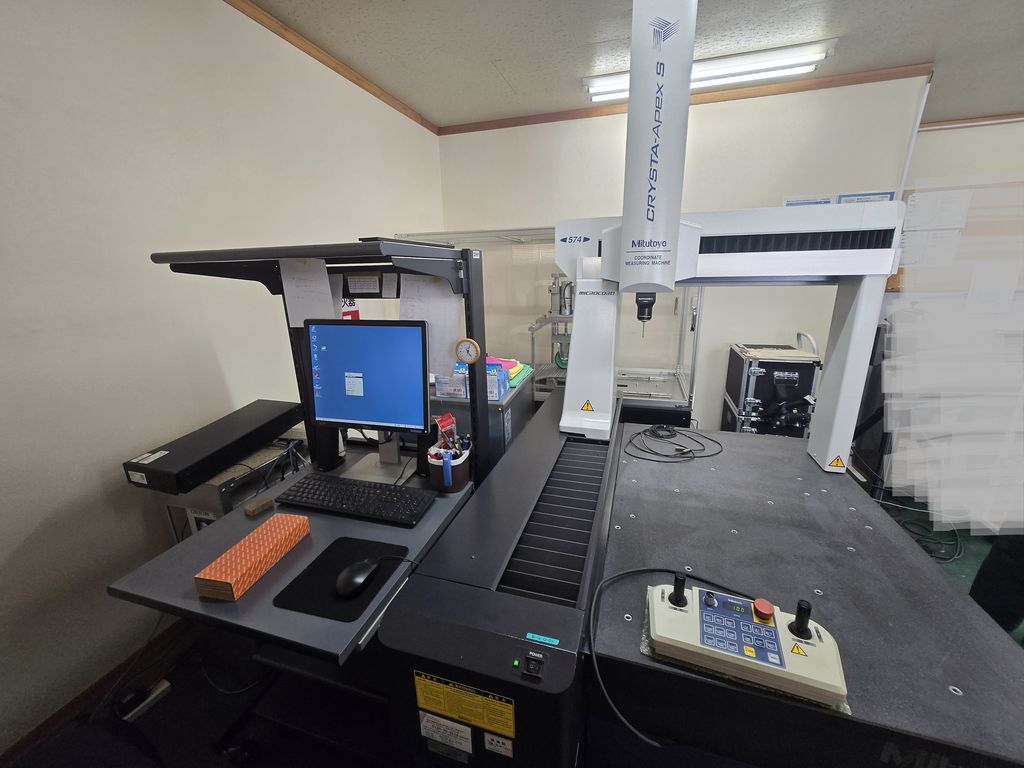

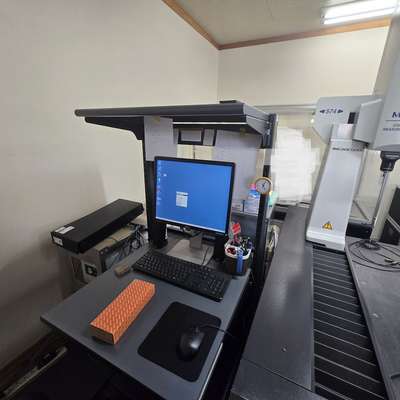

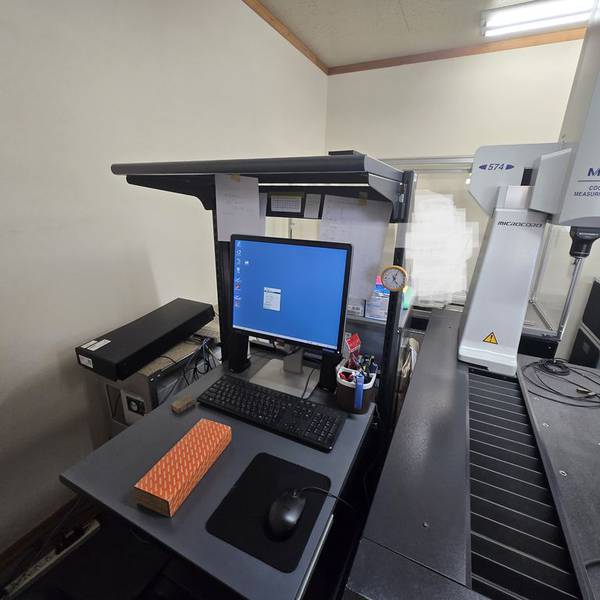

三次元測定器 (CRYSTA-ApexS574)
参考資料 ダウンロード (1)
スペック
◆測定範囲X：500mm
◆測定範囲Y：700mm
◆測定範囲Z：400mm
◆駆動速度（CNCモード）：移動速度各軸8～300mm/s（最大合成速度519mm/s）、測定速度1～8mm/s

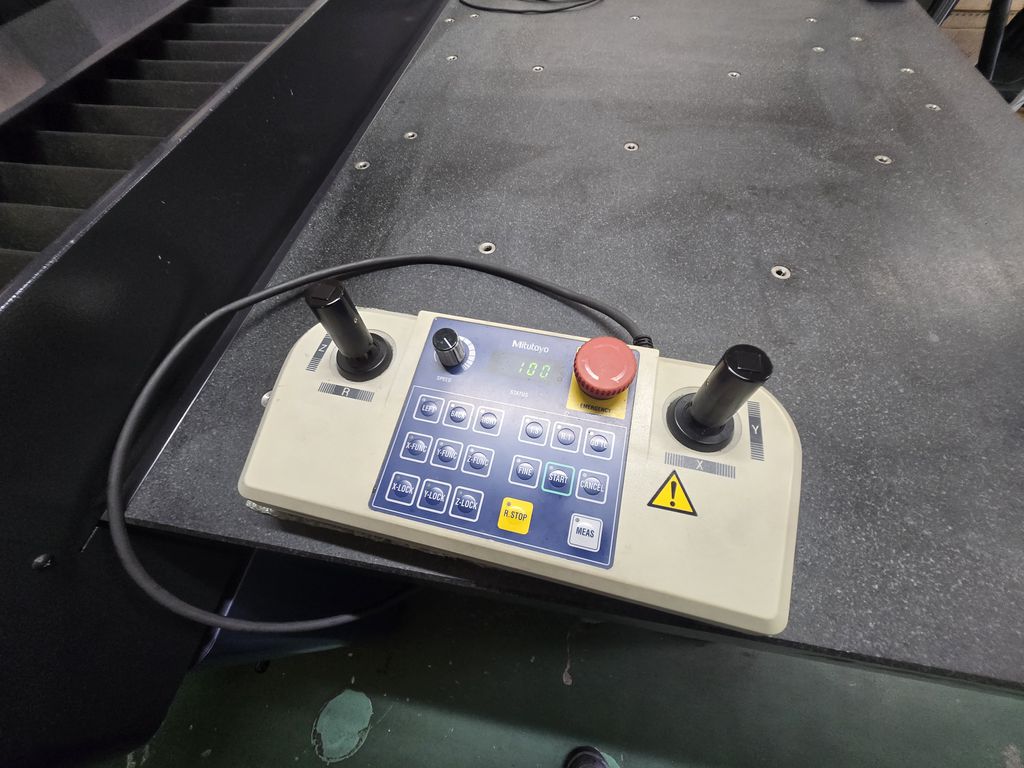

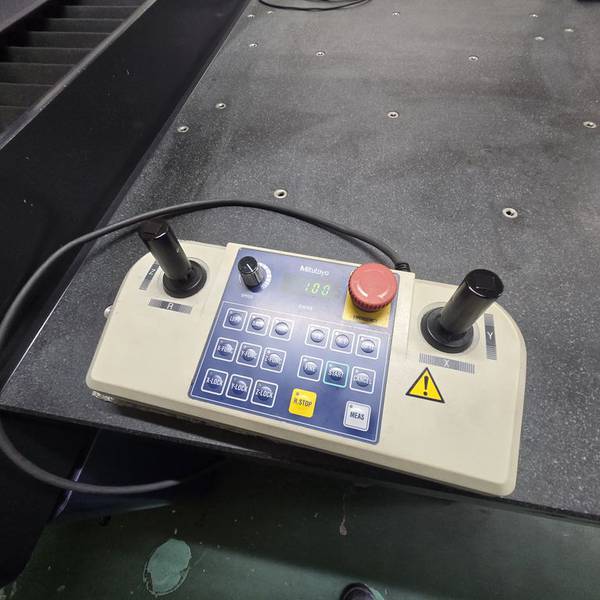

◆駆動速度（ジョイスティックモード）：移動速度0～80mm/s、測定速度0～3mm/s
◆駆動加速度：最大各軸1333mm/s²（最大合成加速度2309mm/s²）
◆側長方式：リニヤエンコーダ
◆最小表示量：0.0001mm
◆測定テーブル（材質）：班れい岩
◆測定テーブル（大きさ（戴物面））：638×1160mm
◆測定テーブル（測定物固定方法）：M8×1.25
◆測定物（最大高さ）：545mm
◆測定物（最大質量）：180kg
◆本体主要寸法（高さ）：2185mm
◆本体主要寸法（幅）：1082mm
◆本体主要寸法（奥行）：1548mm
◆機械質量（設置台含む）：540（625）kg
◆電源条件（電源(設置））：単相AC100～240（V）、50/60Hｚ、一線接地
◆電源条件（電源容量）：700ＶＡ（プローブオプション含む）

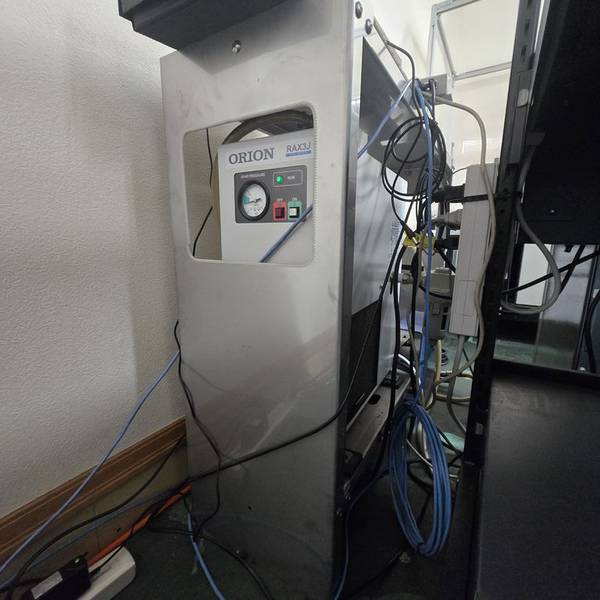

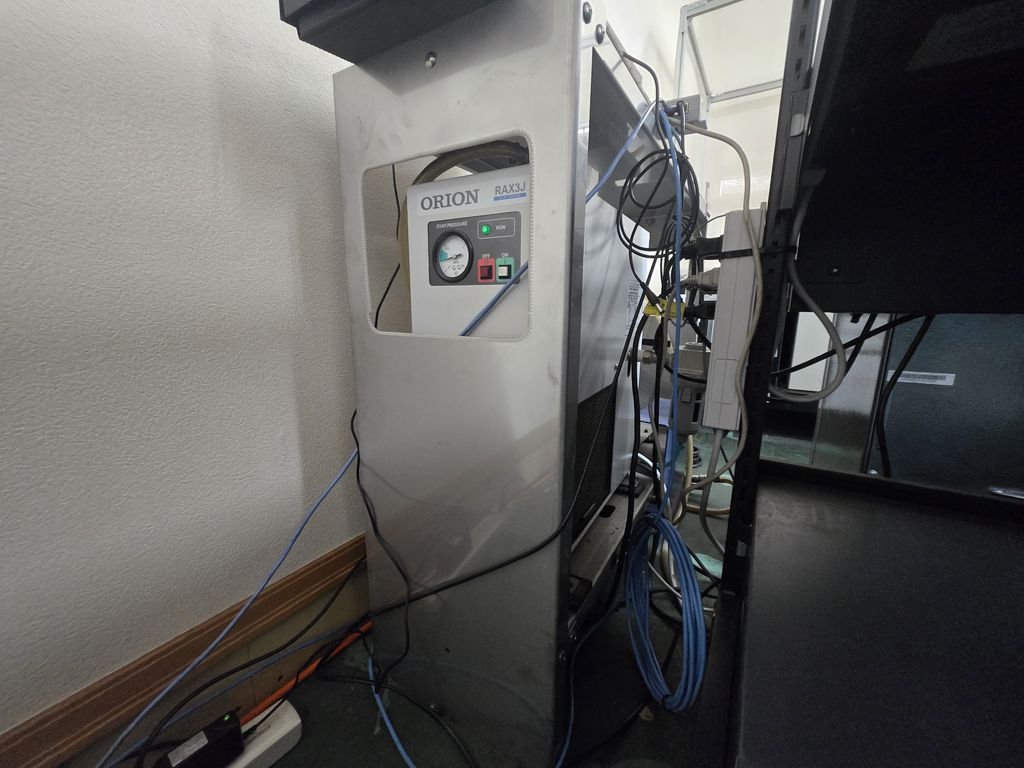

◆使用空気条件（使用空気圧）：0.4Mpa
◆使用空気条件（空気消費量）：50Ｌ/min（標準状態において）
✤仕様と現品に相違ある場合は、現品優先とさせて頂きます。
