森精機 | 2012

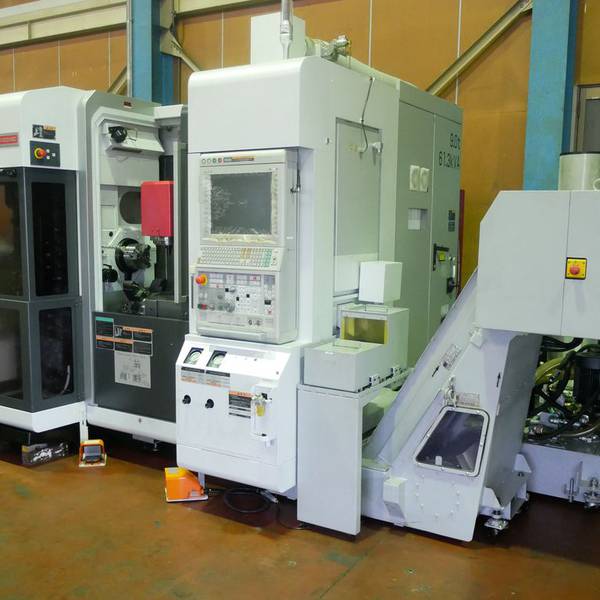

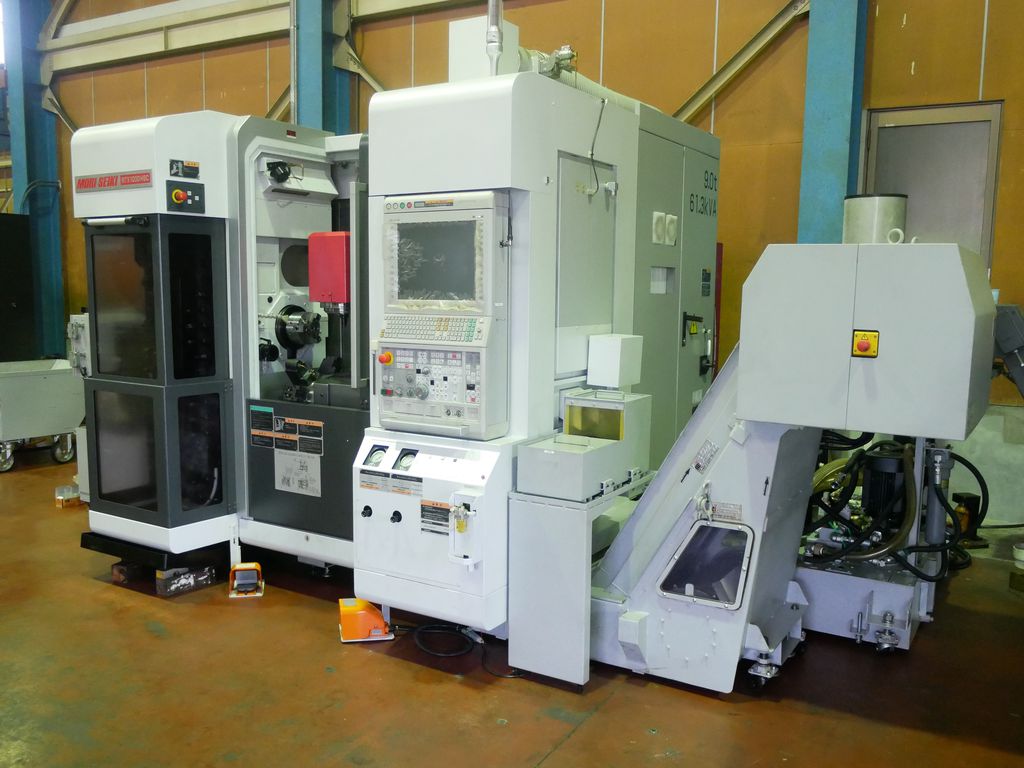

NC複合加工機 (NTX1000/SZ)

  • 分類: 複合加工機
    メーカー: 森精機
  • 保管場所: 現場
    型式: NTX1000/SZ
  • 年式: 2012
    管理番号: 20102097
スペック

◆制御装置:F31iB5
◆ワークの最大振り:370mm(14.57in)
◆クロススライド上の振り:370mm(第2刃物台300in)
◆心押または主軸大端面間最大距離:888mm(35.0in)
◆BW軸の最大旋回直径:890mm(35.04in)
◆最大加工径:370mm(工具主軸,第2刃物台 270in)
◆最大加工長さ:424mm(16.69in)
◆棒材作業能力:52mm(2.05in)
◆X1軸(工具主軸):380mm(14.96in)
◆Y軸(工具主軸):±105mm(±4.13in)
◆Z1軸(工具主軸):460+155mm(ATC移動量)
◆B軸(工具主軸):±120°
◆X2軸(第2刃物台):155mm(6.10in)
◆Z2軸(第2刃物台):610mm(24.01in)
◆BW軸:4ポジション割出し
◆第1主軸回転速度:6000min-1
◆第1主軸端:JIS A2-5
◆第1主軸貫通穴径:61mm(2.40in)
◆第1主軸の最小割出し角度:0.0001°
◆第1主軸軸受内径:100mm(3.94in)
◆第1主軸トルク(40パーセントED/30分/連続):223N・m
◆第1主軸チャック:BB206A521(北川鉄工所製 206A 6吋中空チャック)
◆第1主軸シリンダ:SS1453K21(北川鉄工所製 中空回転シリンダ)
◆第2主軸回転数:6000min-1
◆第2主軸貫通穴径:38mm(1.50in)
◆第2主軸の最小割出し角度:0.0001°
◆第2主軸軸受内径:70mm(2.76in)
◆第2主軸トルク(25パーセントED/連続):37/22N・m
◆第2主軸チャック:SAD40MSP(理研精機製 コレットチャック)
◆第2主軸シリンダ:SS1453K21(北川鉄工所製 注水型回転シリンダ)
◆工具取付け本数:1本
◆B軸の最小割出し角度:0.0001°
◆工具主軸回転速度:12000min-1
◆工具主軸テーパ穴:C5[HSK-A50(T50)]
◆工具主軸軸受内径:65mm(2.56in)

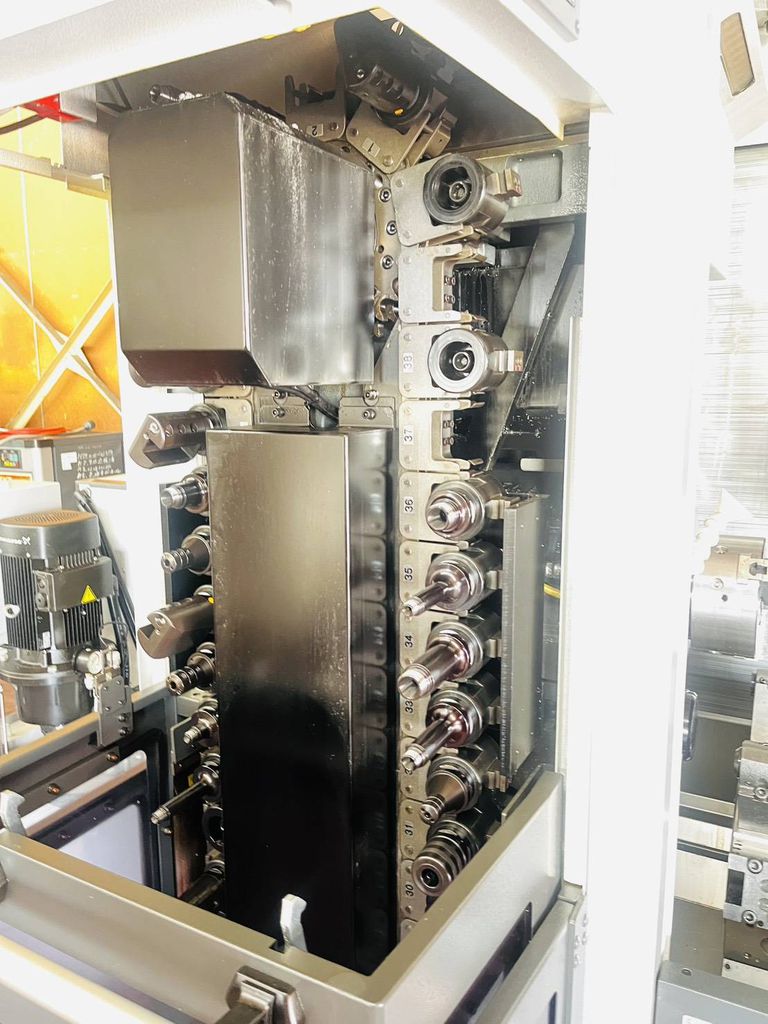

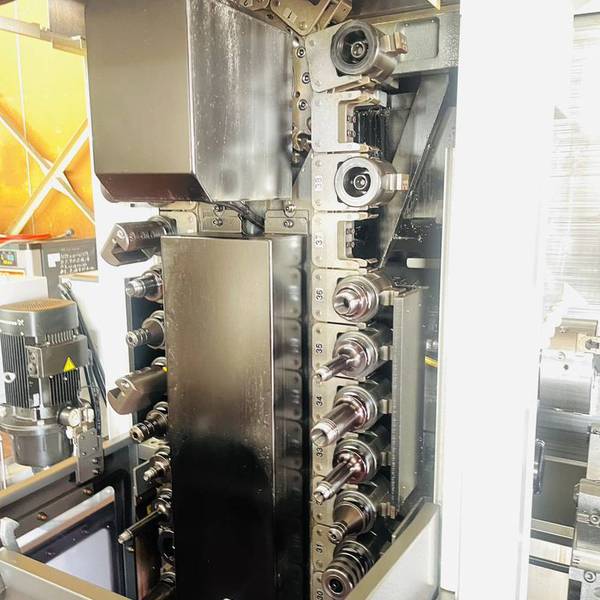

◆工具マガジン:38本
◆工具最大径(隣接工具あり):70mm(2.76in)
◆工具最大径(隣接工具なし):130mm(5.12in)
◆工具最大長さ:250mm (工具径Φ70未満) 210 (工具径Φ70以上)
◆第2刃物台の工具取付け本数:10本
◆クーラントタンク容量:300L(79.2gal)

✤仕様と現品に相違ある場合は、現品優先とさせて頂きます。
